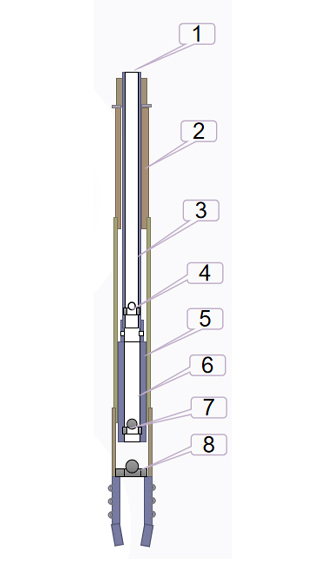

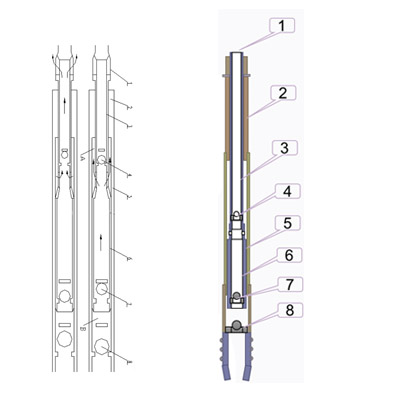

Структура

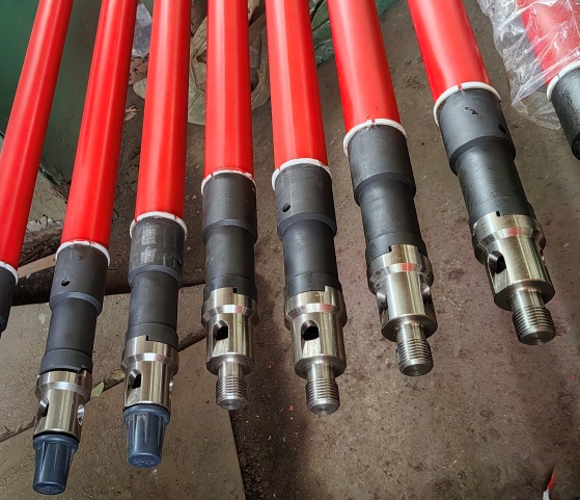

Насос для экстремальной обработки газа

1—Соединение (насосная штанга)

2—Верхний ствол (1,5 дюйма-4 фута)

3—Верхний плунжер (1,5 дюйма-22 фута)

4—Верхний ходовой клапан

5—Нижний ствол (1,75 дюйма-22 тс)

6—Нижний плунжер (1,75 дюйма-4 фута)

7—Нижний ходовой клапан

8—Верхний клапан

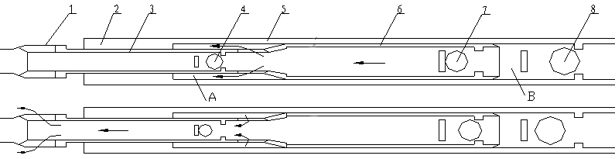

Принцип работы

При ходе вверх плунжеры поднимаются, объем нижней рабочей камеры B увеличивается, давление уменьшается, всасывающий клапан 8 открывается, и масло с газом поступают в камеру B. Тем временем объем верхней рабочей камеры A уменьшается, масляно-газовая смесь в камере A сжимается вторично, давление увеличивается, верхний нагнетательный клапан 4 открывается, нижний нагнетательный клапан 7 закрывается, и масляно-газовая смесь выпускается из насоса через верхний плунжер.

При ходе вниз плунжер опускается, объем камеры B уменьшается, давление увеличивается, объем камеры A увеличивается, давление уменьшается. Под действием разности давлений между камерами А и В нижний нагнетательный клапан 7 быстро открывается, и нефтегазовая смесь из камеры В поступает в камеру А. Поскольку кольцевая площадь нижней рабочей камеры В больше, чем у верхней рабочей камеры А, то при попадании всей нефти и газа большего объема из нижней рабочей камеры В в верхнюю рабочую камеру А меньшего объема произойдет сжатие нефтегазового объема (по сути, сжатие газа) и повышение давления.

Технические параметры

Насос для экстремальной обработки газа. Размер насоса 1,75 дюйма

Установка

Перед установкой насоса в скважину посадочный ниппель должен быть установлен в предварительно рассчитанное положение вместе с колонной нефтяных труб. Затем насос опускается в скважину с колонной насосных штанг, насос фиксируется и герметизируется посадочным ниппелем. Плунжер, шток клапана соединены с насосной штангой. Плунжер совершает возвратно-поступательное движение под действием привода насосной штанги и реализует функцию накачки. При вытягивании насоса поднимите насосную штангу, и насос будет поднят вместе с ней.
