1.Применение:

Используется в нефтяных скважинах с вязкостью сырой нефти не более 4000 мПа.с.

2. Структура:

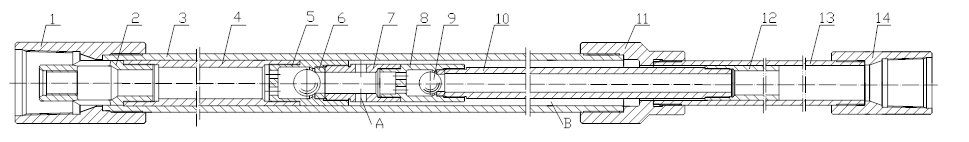

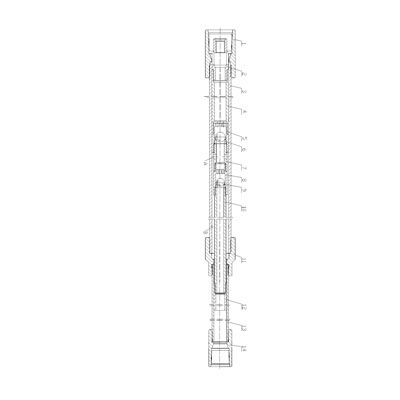

Как показано на рисунке 4-1, конкретная структурная схема насоса-загустителя с гидравлической обратной связью в основном состоит из верхнего и нижнего насосных цилиндров, верхнего и нижнего плунжеров, соединительных труб, впускных и выпускных клапанов и т. д.

3. Принцип работы:

Во время хода вверх объем камеры B увеличивается, давление уменьшается, а выпускной клапан 6 закрывается под действием разности давлений. Сырая нефть открывает впускной клапан 9 через внутреннее отверстие нижнего плунжера 12 и соединительную трубу 10 и поступает в камеру B через отверстие A. Во время хода вниз кольцевая камера B постепенно уменьшается, давление увеличивается, и жидкость в камере B закрывает впускной клапан 9 через отверстие A, выпускной клапан 6 открывается, и масло выгружается из насоса. В это время, поскольку впускной клапан 9 всегда находится в закрытом состоянии, давление на верхнем конце нижнего плунжера 12 в основном такое же, как давление в масляной трубе, а нижний конец нижнего плунжера 12 является давлением погружения насоса, и они оба создают разницу давления столба жидкости. Под действием этой разницы давлений нижний плунжер создает направленную вниз осевую силу, то есть гидравлическая сила обратной связи толкает плунжер вниз, чтобы преодолеть вязкое сопротивление движению вниз, вызванное густой нефтью. Когда вязкость сырой нефти ниже 4000 сантипуаз, этот насос можно использовать для прямого всасывания без снижения вязкости.

4. Характеристики:

(1) Верхний и нижний цилиндры насоса, а также верхний и нижний плунжеры органически соединены последовательно, образуя камеру B. На плунжере установлены только впускной и выпускной клапаны для достижения цели закрытия впускного клапана во время хода вниз и реализации цели гидравлической силы обратной связи.

(2) Насос не имеет фиксированного клапана, и маслоотделитель в скважине не требуется. Колонну труб также можно оставить неподвижной для внутрискважинных испытаний и термического восстановления закачкой пара.
