Применение

Применяется на нефтяных скважинах с добычей песка или пылевидного угля, специально используется для сред с высоким содержанием песка

Структура

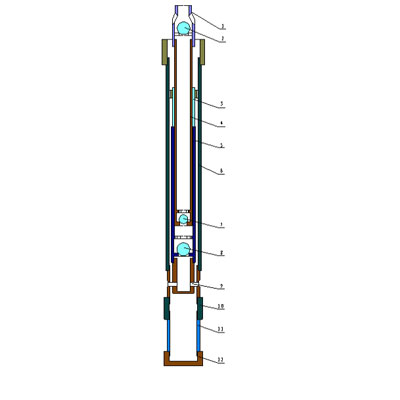

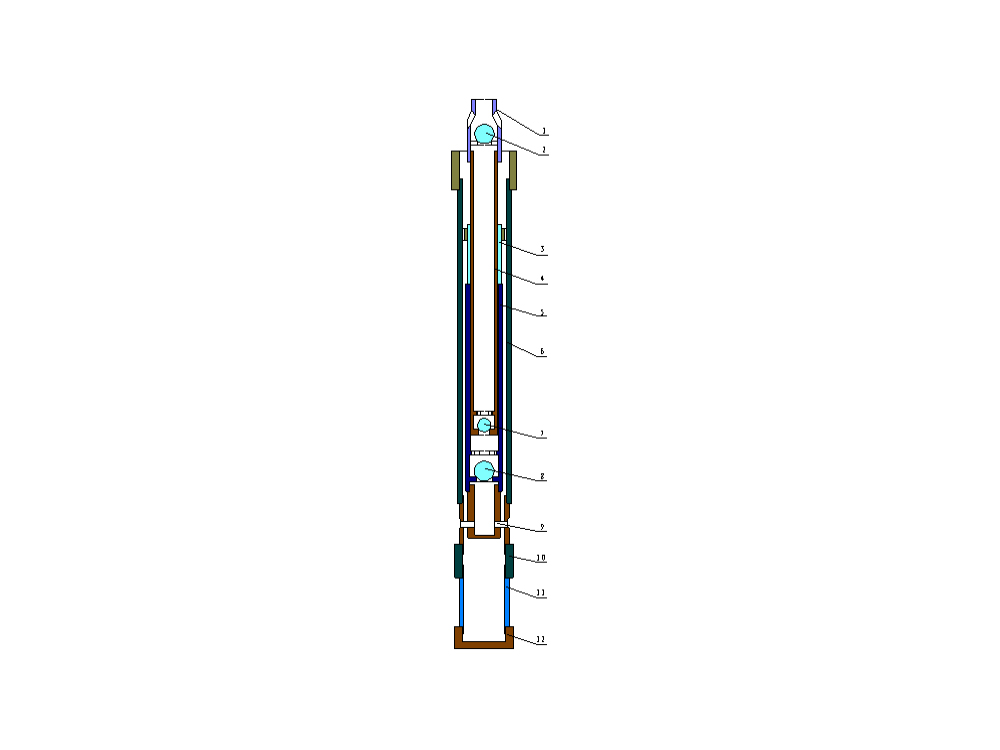

Как показано на рисунке, верхний выпускной клапан масла всегда находится снаружи ствола.

1---Усиленная верхняя масляная выпускная клетка

2---Верхний масляный выпускной клапан

3---Короткий ствол

4---Длинный плунжер

5---Удлинительная трубка ствола

6---Внешний цилиндр осаждения песка

7---Нижний масляный выпускной клапан

8---Масляный впускной клапан

9---Мостовое масляное впускное отверстие

10---Муфта

11—труба осаждения песка

12—Заглушка

Принцип работы

1. Перекачка нефти: подобно обычным насосам для нефтяных скважин, жидкость в скважине поступает в насос через впускной клапан мостового масла (8) в процессе свабирования, а затем выгружается в верхнюю часть насоса через длинный плунжер (4).

2. Контроль песка: песок поступает в трубу осаждения песка 11 под насосом через кольцевое пространство между внешним цилиндром осаждения песка 6 и цилиндром насоса 3. А часть песка, отложившегося в цилиндре, будет вынесена наружу из насоса потоком масла из-за короткого цилиндра насоса. Если перекачка прерывается на полпути, песок в жидкости в трубке в верхней части насоса также будет откладываться в трубе осаждения песка, чтобы избежать песчаной пробки и захоронения песка.

Особенности продукта

1. Высокая эффективность насоса: поскольку верхняя плунжерная подвижная клетка всегда находится снаружи цилиндра, секция оттока нефти свободна от ограничения диаметра отверстия цилиндра. В результате сопротивление оттоку нефти меньше, чем у обычных насосов. Эффективность насоса высокая.

2. Длительный срок службы: между стволом и плунжером нет жидкости. Это позволяет эффективно избегать песчаной пробки, износа или эрозии. Таким образом, срок службы насоса значительно увеличивается. Между тем, внешняя труба надстройки может избежать деформации ствола и застревания насоса.

3. Выдающиеся комплексные механические характеристики: длинный плунжер обработан методом интегральной напылительной сварки. Внутренняя поверхность ствола насоса хромирована. Материал седла клапана — твердый сплав. Таким образом, обеспечивается высокая стойкость к истиранию, коррозии и эрозии.

Применение принудительной верхней масляной выпускной клетки: поскольку верхняя масляная выпускная клетка не ограничена диаметром отверстия насоса, толщина стенки увеличивается, что значительно повышает интенсивность. Таким образом, это компенсирует дефект легкого разрушения обычной масляной выпускной клетки насоса из-за тонкой стенки.

Технические параметры
